查国才 陈红斌
商丘市南宫NG28设备有限公司
摘 要：从盛开式与关式循环二种离心喷雾干燥机系统的特点与区别启程，结合安全性论述了关式循环离心喷雾干燥机的特点，从中阐了然防爆、安全、环保与节能的新理想 。
关键词：防爆型；关式循环；离心喷雾干燥机，特点；新理想
喷雾干燥自20世纪初欧洲开发用以脱脂牛乳的干燥技术以来，此刻已经发展成为造药、食品、化工、冶金等行业用于造作粉末干燥较为成功的技术 。尤其是近几年，喷雾干燥是直接将液体浆料成形为粉状物料并在其他行业中较广利用的干燥大局 。喷雾干燥是将原料液用雾化器分散成雾滴，并用热空气（或其他气体）与雾滴直接接触进行传热和传质热互换而获得粉粒状产品的一种干燥过程 。原料液可所以溶液、乳浊液或悬浮液，也可所以熔融液或膏状物，干燥产品可凭据必要，造成粉状、颗粒状、空心球或团粒状 。从喷雾干燥机的分类来看：按气流方历来分，有并流式（顺流式）、逆流式和混流式；按雾化器的大局来分，有离心式、压力式、气流式；按出产流程来分，重要有盛开式、关式循环二种（细分还有自惰式循环和半关式循环二种） 。本文重要从盛开式与关式循环二种离心喷雾干燥机系统的特点与区别启程，结合安全性论述关式循环离心喷雾干燥机的特点，能够说商丘市南宫NG28设备有限公司研发的防爆型关式循环离心喷雾干燥机是针对当前多种易氧易爆物料干燥安全性与靠得住性所启程的 。
1.盛开式与关式循环离心喷雾干燥机系统的特点及区别
1.1盛开式离心喷雾干燥机系统的特点
目前国内大量使用的喷雾干燥机从雾化器的大局来看大多是离心式的，从出产流程系统来看大多为盛开式的 Ｊ⒖嚼胄呐缥砀稍锘低车奶氐悖涸厝忍逶谡飧鱿低持兄荒苁褂靡淮尉团湃氪笃，不能再循环使用，故只能合用于废气中湿含量较高、无毒无臭气体，且排入大气中后不影响环境传染的场所 。
固然，盛开式离心喷雾干燥机系统设备流程比力单一，空气（或其他载体）由风机经过滤器吸入，送至加热器加热成热风，通过干燥塔顶部的热风分配器均匀地流入塔内 。但这种系统的重要弊端：一是载热体亏损量较大，能源浪费较多；二是对含有机溶剂或易氧化、易防爆的物料干燥时，存在着极大的安全隐患 。
1.2关式循环离心喷雾干燥机系统的特点
关式循环离心喷雾干燥机系统在国内造药行业利用极少，其特点：载热体在这个系统中组成一个封关的循环回路，有利于节约载热体、回收有机溶剂、预防毒性物质传染大气 。通常造药化工行业使用的料液往往是含有有机溶剂的物料，或者是易氧化、易燃、易爆的物料，有的还可能是有毒的物料 。当使用关式循环系统时，载热体大多使用惰性气体（如氮气、二氧化碳等），这样从干燥塔排出的废气经旋风除尘器和湿法除尘器除去渺小粒子，而后进入冷凝器，冷凝器的作用是将废气中的溶剂（或水分）冷凝下来，冷凝温度必须在溶剂^高允许浓度的露点以下，以保障冷凝成效 。除湿后的尾气经风机升压，进入一个间接式加热器后又变为热风，如此反复循环使用 。
1.3盛开式与关式循环离心喷雾干燥机系统的比力
(1)关式循环系统远比盛开式所用载热体少，属节能型；
(2)关式循环系统能适含有有机溶剂、易氧化、易燃、易爆的物料，或者是有毒的物料，这点合用领域是盛开式是不能达到，其属安全型；
(3)关式循环系统比盛开式多带有一个回收有机溶剂系统，属环保型；
(4)盛开式干燥塔内需维持肯定负压，而关式循环式干燥塔内需维持肯定的正压值 。
2.防爆关式循环离心喷雾干燥机系统组成及运行机理
商丘市南宫NG28设备有限公司近期研发的防爆型关式循环离心喷雾干燥机，在关式循环系统的节能和环保理想下，又结合了防爆安全的理想，此二理想的有机结合才是这一设备系统的研发基础 。
2.1防爆型关式循环离心喷雾干燥机的系统组成

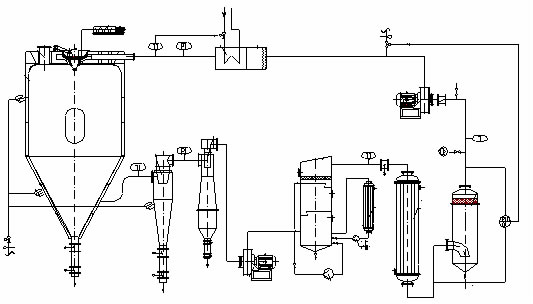

防爆型关式循环离心喷雾干燥机系统（图1）由离心喷雾干燥机主机、带空气过滤器的加热器、鼓风机、气液分离器、大幼冷凝器、喷淋塔、排风机、一级旋风分离器、二级旋风分离器、泵、测氧仪以及管路与节造阀等组成 。
图1.防爆型关式循环离心喷雾干燥机系吐澉程示意图
2.2防爆型关式循环离心喷雾干燥机系统运行机理
防爆型关式循环喷雾干燥系统是在密关的环境下工作，干燥介质为惰性气体，通常为N2，合用于有机溶剂的物料干燥有毒气的物料或干燥过程中易产生氧化的物料的干燥 。
氮气经加热器加热后进入干燥塔，液体物料经螺杆泵输送至离心喷头处，液体被高速旋转的离心雾化器雾化成液滴，在干燥塔内实现热质互换过程，被干燥后的粉状物料从塔底排出，被蒸发的有机溶剂气体在风机的作用下，把夹在气体中的粉尘通过旋风分离器、喷淋塔除尘后，鼓和的有机溶剂气体经冷凝器冷凝成液体排出冷凝器，不凝性气体介质被陆续加热后作为干燥载体在系统内沉新循环使用 。而通例的通常的离心喷雾干燥是通过不休的送风、排风达到排湿的主张，这也是防爆型关式离心喷雾干燥设备与通常离心喷雾干燥设备的一个显著区别；
其中，干燥系统内干燥介质为N2，内部为正压操作，维持肯定的正压值，若是内部压力降落，由压力变送器来自动节造N2进量，保障系统压力平衡 。由于，选取N2之类惰性气体作为循环气体，对干燥的物料拥有；ぷ饔，循环气体经历载湿、去湿的过程，介质可沉复使用 。
3.防爆型关式循环离心喷雾干燥机系统的防爆安全性简析
在造药与化工行业出产中常有很多有机溶媒，一旦使用一些高浓度挥发性的有机溶液进行喷雾干燥或有些易氧化的物料的喷雾干燥时，在干燥过程中就拥有极度大的危险性，如挥发性的气体或有机溶液在空气中极易爆炸，造成设备自身粉碎或操作人员受伤 。为确保设备运行和出产的安全性，商丘市南宫NG28设备有限公司所研发的防爆型关式循环离心喷雾干燥机是在全密关基础上，再在本体上设置了泄爆膜、泄爆口及压力检测系统，这样能有效的遏造上述景象的产生，；ち巳松戆踩吧璞傅陌踩诵 。
(1)设备的系统工艺设计为全密关能达到防爆型的基础要求，通过全密关性的设计保障其安全性 。物料在全密关性的环境下工作，系统在0.5MPa的压力下无泄漏，物料不与空气直接接触，保障了设备及人员的安全性 。
(2)还在设备的主体和关键部位上设有泄爆片，从而在系统和结构上保障了设备运行的安全性 。另需注明一点，对有可挥发毒有害气体的系统则没有泄爆装置 。
国内的很多喷雾干燥机因不具备防爆职能，无数是盛开式系统，使得其的利用领域很狭幼，设备的利用价值不高 。例如，化工行业中催化剂（大无数催化剂中含酒精等挥发性气体）的干燥在很大水平上必要防爆装置及密关设计，溶剂能够进行二次处置，同时选取惰性气体作为干燥载体保障物料在作业时不被氧化，经典实用的节造伎俩，工艺参数得以得心应手 。因而，防爆型关式循环离心喷雾干燥机能建设美满与齐全的报警装置，保障设备运行时安枕无忧，不仅降低了成本，同时也保障了系统的安全性 。
4.防爆型关式循环离心喷雾干燥机的特点与利用
4.1防爆型关式循环离心喷雾干燥机的重要特点
(1)封关系统各管路的衔接选取怪异的密封结构，密关性好，可确保系统在0.5MPa的压力下无泄漏，热效能高；
(2)选取惰性的氮气为干燥介质气体，防毒、防氧化、防爆炸，气体经载湿、去湿后可沉复循环使用；
(3)系统中配有干燥料液的溶剂的冷凝系统和回收系统能够使干燥料液中的溶剂得以通过二次处置能够循环使用，在封关状态和氮气环境下热态实现物料的干燥（溶媒脱除）并通过冷凝器回收溶媒，整机的安全性高 。同时，设备为全密关式设计，物料回收率高，此设备系统的收率之高是其他型式干燥器所达不到的 。重要技术指标：干粉物料回收率≥95%，产品残存溶剂≤2%，从而大大的降低了出产成本；
(4)干燥速度^迅速，料液经喷雾后，表表积增大，在高温气流中，瞬间就能够蒸发掉95%-98%的水分，实现干燥功夫通常仅需5-40sec左右；
(5)喷雾干燥通常用于处置湿含量40%-60%的溶液，能一次干燥成粉状产品，大部门产品干燥后不必要再进行粉碎和筛选，从而削减了出产工序，简化了出产工艺流程 。同时，产品拥有优良的分散性、流动性和溶化性，由于干燥过程是在空气中实现的，产品在本能维持与液滴相近似的球状，拥有优良的流动性 。
(6)设备拥有系统压力在线测试装置、氧气浓度在线检测节造装置及在位洗濯装置；
(7)设备节造系统选取人机界面，即PLC+触摸屏节造，工艺流程图动态显示 。产品的粒度、松密度、水分在肯定领域内，可用扭转操作前提进行调整，节造比力方便 。
4.2防爆型关式循环离心喷雾干燥机的利用
商丘市南宫NG28设备有限公司所研发的防爆型关式循环离心喷雾干燥机可合用于以下方面要求的喷雾干燥：
(1)物猜中的湿分为有机溶剂而必要回收；
(2)固体中所含溶剂与空气接触时有些点火或爆炸的危险；
(3)在干燥过程中固体遇氧气结触时易被氧化；
(4)干燥中预防细菌的混入；
(5)干燥后有异味或有毒成分排出对环境有传染；
5.结论与结语
本文从盛开式与关式循环离心喷雾干燥机系统的特点及区别动手，结合安全性论述了关式循环离心喷雾干燥机的特点 。目前商丘市南宫NG28设备有限公司所研发的防爆型关式循环离心喷雾干燥机已在江苏扬子江药业有限公司和上海立得催化剂有限公司投入出产运行，其中上海立得催化剂有限公司在出产的过程中氧气的残存浓度可达到3PPM 。此设备不仅溶剂回收安全靠得住，解除了爆炸和点火的危险，同时设备建设的自动充氮气系统和系统压力检测系统维持了系统的平衡，预防了气体爆炸的危险 。从运行出产实际和理论上可得到：
(1)防爆型关式循环离心喷雾干燥机在关式循环基础上，集防爆、安全、环保与节能新理想于一体，使传统离心喷雾干燥机换发出新的性命力，也扩大了其利用领域；
(2)防爆型关式循环离心喷雾干燥机以系统理想，赋予喷雾干燥设备以高收率与关密型的概想，也达到节造粉尘和药厂GMP要求；
(3)防爆型关式循环离心喷雾干燥机的设备操作单一，PLC操作节造，工艺流程图动态显示，更适合现代高科技的要求 。
固然，本公司此设备研造达到初见功效的，但还有待于我们不休优化和提高，我们等待着进一步与用户厂家沟通，并不休美满设备和进一步提高工艺幼试的作用 。
参考文件：
1. 商丘市南宫NG28设备有限公司，防爆型关式循环离心喷雾干燥机说明书，2004
2. 金国淼等，干燥设备，化学工业出版社，2002
查国才（1953.7），江苏商丘人（213116），商丘市南宫NG28设备有限公司董事长、总经理，主力钻研：干燥设备及喷雾干燥技术
